Chwytak magnetyczny do wypalanych puszek

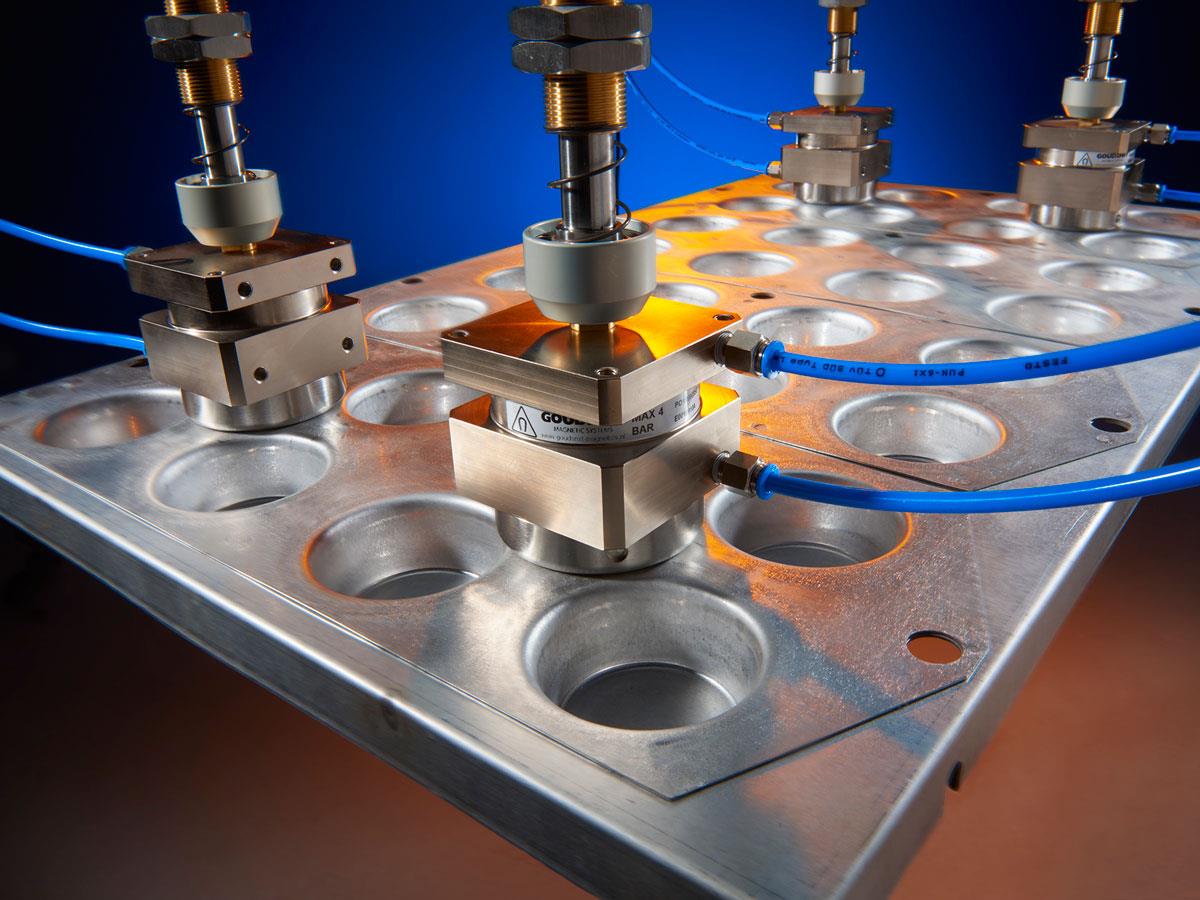

Firma Goudsmit opracowała nowy chwytak magnetyczny, specjalnie zaprojektowany do zastosowań wysokotemperaturowych, takich jak przemysł piekarniczy. Dzięki wykorzystaniu magnetyzmu i sprężonego powietrza, chwytaki te mogą być używane do pozycjonowania i umieszczania wypalanych puszek na przenośnikach podających, a także do pobierania ułożonych w stos pokrywek z magazynu.

Można to zrobić natychmiast po wyjęciu puszek z gorącego pieca. Zwykle jest to trudne i czasochłonne zadanie, które staje się coraz bardziej zautomatyzowane. Chwytak działa nawet przy wysokich temperaturach otoczenia i produktu, dochodzących do 120°C. Co więcej, chwytak zawsze pozostaje w swojej ostatniej pozycji - nawet w przypadku utraty ciśnienia powietrza - niezależnie od tego, czy jest włączony, czy wyłączony.

Niewielka waga, małe wymiary montażowe i wysoka prędkość przełączania sprawiają, że chwytak idealnie nadaje się do stosowania w istniejących zespołach chwytaków lub systemach robotów.

Konstrukcja

Kwadratowa obudowa chwytaka magnetycznego wykonana jest z wysokiej jakości aluminium i jest niklowana. Jest ona wyposażona w różne gwintowane otwory, dzięki czemu oferuje wiele opcji montażu. Powierzchnia styku wykonana jest ze stali nierdzewnej AISI 316.

Przełączanie wymaga sprężonego powietrza, które można łatwo kontrolować za pomocą zaworu 5/2 lub 5/3. Ogromną zaletą jest to, że wystrzelona puszka nie spada nawet w przypadku przerwania dopływu powietrza.

Jest to przeciwieństwo powszechnie stosowanego systemu próżniowego, chwytak magnetyczny wymaga minimalnej konserwacji i ma sprawdzoną żywotność ponad miliona cykli.

Chwytak jest dostepny w dwóch typach:

Ø70 mm (typ TPGC070378) o odporności magnetycznej 360 N, jego bezpieczna nośność przy współczynniku 3 wynosi 120 N.
Ø100 mm (typ TPGC100378) o wytrzymałości magnetycznej 1300 N, jego bezpieczna nośność przy współczynniku 3 wynosi 435 N.
Oba typy mają całkowitą wysokość 71 mm.
