Použití: Tekutiny a prášky v potravinářských a farmaceutických natlakovaných potrubích

Tento typ magnetického filtru je speciálně navržen pro vysoké hygienické požadavky potravinářského a farmaceutického průmyslu. Výrobky, které jsou přepravovány, jsou obvykle kapaliny nebo prášky s rizikem bakteriálního růstu. Vhodné pro tlaky až 10 barů a teploty až do 140 °C. Přesný pokles tlaku na těchto filtrech můžeme vypočítat ve vaší situaci pro plynné nebo kapalné produkty pomocí našeho softwaru FEM. Pokles tlaku závisí na fyzikálních vlastnostech toku produktu (viskozita) a jeho rychlosti. Kontaktujte nás prosím.

Informace o konstrukci a materiálech

Stručný popis

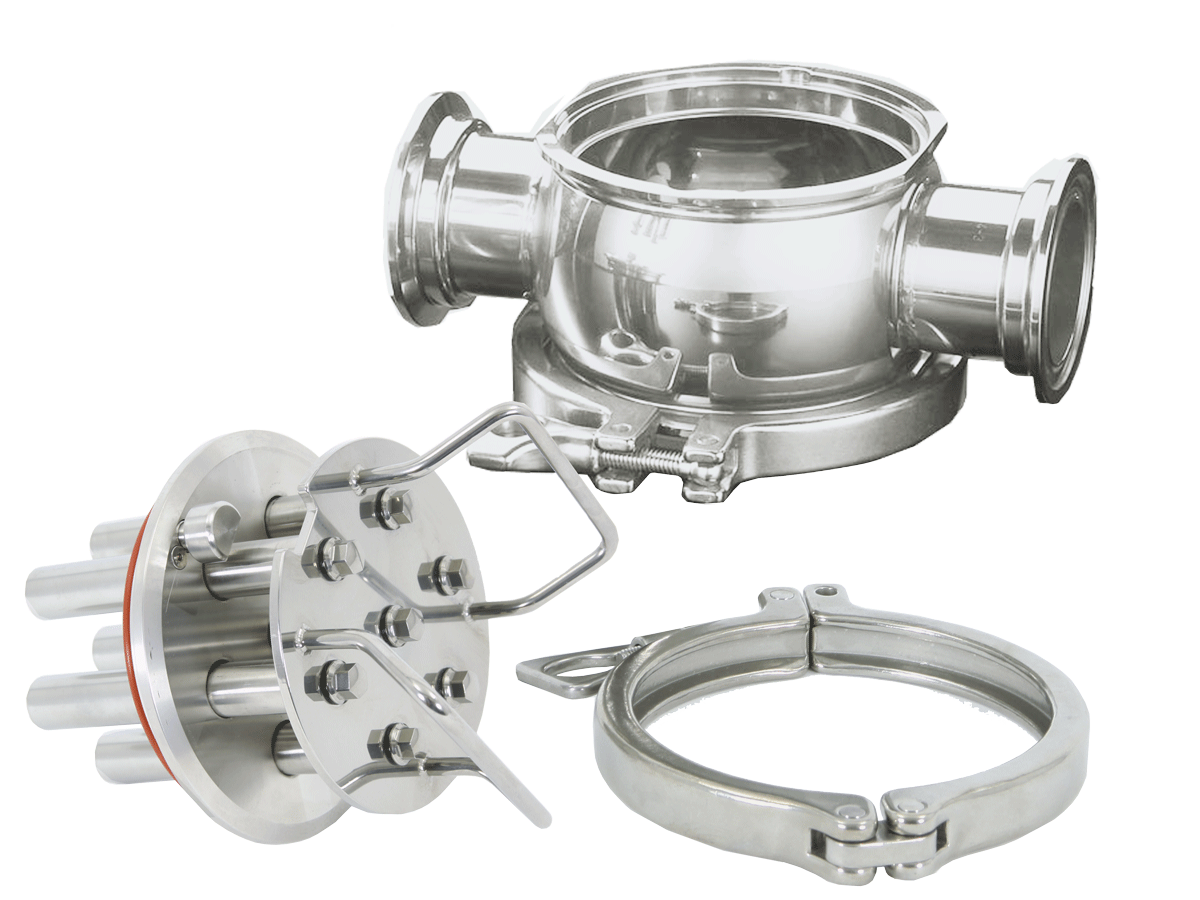

Tento magnetický filtr má optimální hygienické provedení. Můžete si vybrat z různých běžných typů připojení. Je vybaven tyčemi extraktoru (průměr Ø25/Ø23 mm) pro „rychlé čištění“. Vysvětlení viz záložka „Pracovní princip“.

Klikněte na variantu produktu a prohlédněte si technické listy, nákresy a další informace o produktu, které lze stáhnout.

Shrnutí důležitých specifikací:

• Plochá, demontovatelná spodní část
• Magnetické tyče o průměru Ø23/Ø25 mm
• Vlastnosti magnetu: neodym N-42SH, 8000 gauss v trubici o průměru Ø25 mm
• Max. 10 barů / 140 °C
• Vstup/výstup: ISO 2-4 / DN50-125 svařovaná trubice nebo spoj s aseptickou svorkou DIN11864
• Povrchová úprava: HDN svařované, leštěná
• Materiály – v kontaktu s produktem: AISI316(L)
• Těsnění materiálu: Silikon podle EC1935/FDA

Možnosti: Několik typů rozhraní propojení.

• Svařovaná trubka DN50-125 mm podle DIN 11850 R2/DIN 11866 A
• Svařovaná trubka 2–4" podle DIN 11850 / ISO 2037
• Zpevňující spoj s aseptickou svorkou DN50-125 mm podle DIN 11864 A-3

Zásady práce: Filtrování a vypouštění železných nečistot

Jak funguje magnetická filtrace?
Magnetická jednotka s velmi silnými neodymovými magnetickými tyčemi je umístěna uprostřed toku produktu. Když produkt s železnými nečistotami proudí přes filtr, prochází přes několik magnetických tyčí. Magnety přitahují procházející feromagnetické nečistoty. Zachycené částice se přichytí na magnety, zatímco očištěný produkt proudí dále.

Jak čištění / vypouštění železa funguje?
Jakmile je průtok produktu zastaven, vyjměte celou jednotku magnetické mřížky ze skluzu produktu. Poté vytáhněte magnetické tyče z trubic extraktoru, díky čemuž z těchto trubic začnou opadávat železné částice.

Postup čištění / vypouštění železa

1. Zastavte tok produktu.
2. Odšroubujte svorkový spoj z magnetické jednotky.
3. Zvedněte celou magnetickou jednotku z krytu.
4. Vyjměte magnetickou jednotku z jednotky extraktoru a umístěte ji mimo jednotku extraktoru na čistý povrch.
   Zachyťte železné částice, které nyní začnou vypadávat z trubic, a zlikvidujte je.
5. Otřete všechny díly jemným hadříkem a, je-li to nutné, vhodnou čisticí kapalinou.
6. Vložte magnetickou jednotku zpět do jednotky extraktoru.
7. Vložte kompletní sestavu magnetické jednotky zpět do krytu.
8. Vyměňte svorku a znovu ji utáhněte utažením šroubového spoje.
9. Obnovte tok produktu.
