Použití: kapaliny a prášky v tlakových potrubích až do DN300

Tento velmi odolný magnetický filtr je vhodný pro mnohé průmyslové aplikace, kde jsou kapalné směsi a prášky přepravovány v potrubích pod tlakem až 10 barů. Například odstranění ocelových drátů z papírové drti (přečtěte si článek o této aplikaci). Přesný pokles tlaku na těchto filtrech můžeme vypočítat ve vaší situaci pro plynné nebo kapalné produkty pomocí našeho softwaru FEM. Pokles tlaku závisí na fyzikálních vlastnostech toku produktu (viskozita) a jeho rychlosti. Kontaktujte nás prosím.

Informace o konstrukci a materiálech

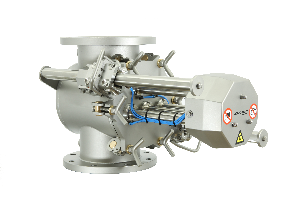

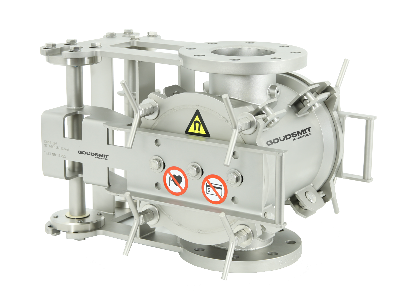

Průmyslový magnetický filtr je velmi odolně sestrojený filtr s plochými přírubami a plochým dnem. Vybaveno pneumaticky provozovanými magnetickými tyčemi pro poloautomatické čištění.

• Pneumatické magnetické tyče o průměru Ø34 mm
• Vlastnosti magnetu: N-42SH, 9400 gauss v trubici
• Max. 10 barů / 140 °C
• Vstup/výstup: DN150 až D300 (EN1092-1)
• Povrchová úprava: tryskané
• Materiály – v kontaktu s produktem: AISI316(L)

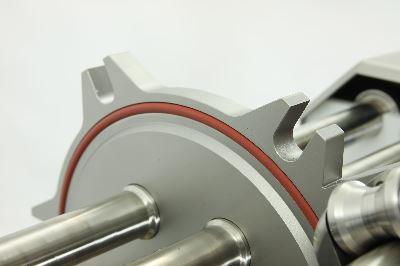

• Těsnění materiálu: Silikon podle EC1935/FDA

Zásady práce: filtrování a vypouštění železných kontaminantů

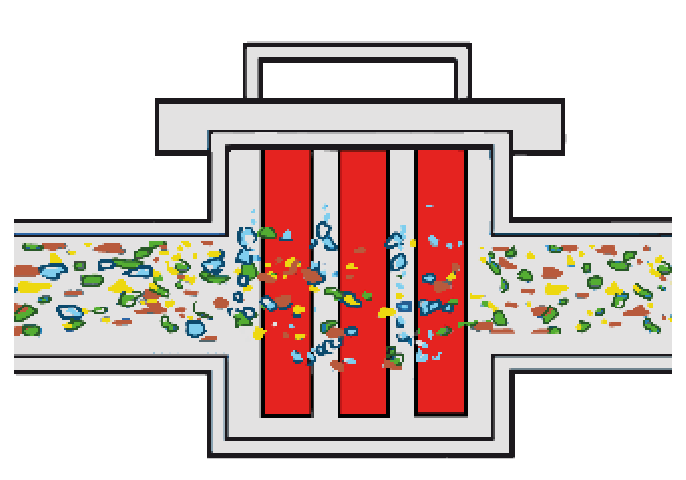

Jak funguje magnetická filtrace?

Magnetická jednotka s velmi silnými neodymovými magnetickými tyčemi je umístěna uprostřed toku produktu. Když produkt s železnými nečistotami proudí přes filtr, prochází přes několik magnetických tyčí. Magnety přitahují procházející feromagnetické nečistoty. Zachycené částice se přichytí na magnety, zatímco očištěný produkt proudí dále.

Jak čištění / vypouštění železa funguje?

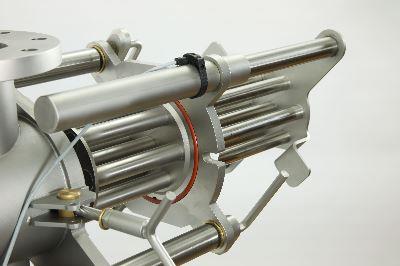

Čištění magnetických tyčí se provádí zčásti manuálně (na vodicích tyčích) a zčásti automaticky (pneumatické řízení). Jakmile se tok produktu zastaví, vytáhnete celou magnetickou jednotku přes vodicí tyče ven ze skluzu produktu. Následně jsou magnetické tyče pneumaticky „vysunuty“ do polohy VEN, ve které Fe částice spadávají z trubic.

Postup čištění / vypouštění železa

1. Zastavte tok produktu.
2. Uvolněte šroubová spojení magnetické jednotky.
3. Vysuňte celou magnetickou jednotku z krytu.
4. Vysuňte magnetickou jednotku z jednotky extraktoru.
   Zachyťte železné částice, které nyní začnou vypadávat z trubic, a zlikvidujte je.
5. Otřete všechny díly jemným hadříkem a, je-li to nutné, vhodnou čisticí kapalinou.
6. Zasuňte magnetickou jednotku zpět do jednotky extraktoru.
7. Zasuňte kompletní sestavu magnetické jednotky zpět do krytu.
8. Znovu utáhněte šroubové spoje.
9. Obnovte tok produktu.
